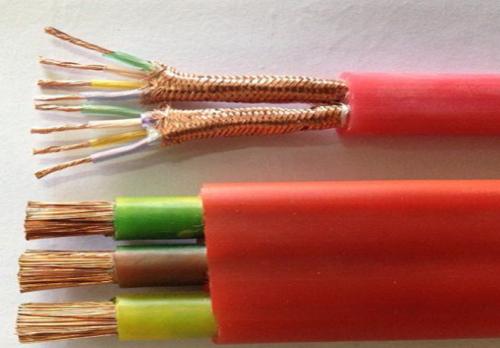

- 商品名稱：硅橡膠控制電纜
- 添加時間：2019-09-21 17:19:05
- 推薦度：
一、用途
硅橡膠護套控制電纜適用于航空、航天、軍工、鋼鐵、電廠、冶金機械、石油化工等高溫工業中，額定電壓450V/750及以下的控制及臨控回路中。它具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、耐油、防水等特性，同時具有******的耐寒性、耐候性。
二、硅橡膠護套控制電纜型號、名稱及規格
型號 | 名稱 | 規格 | |
芯數 | 截面 | ||
KGG | 銅芯硅橡膠絕緣硅橡膠護套控制電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
KGGP | 銅芯硅橡膠絕緣硅橡膠護套銅絲編織屏蔽控制電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
RGGP | 銅芯硅橡膠絕緣硅橡膠護套銅絲編織屏蔽軟電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
KF46R | 銅芯氟塑料絕緣硅橡膠護套控制軟電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
KF46RP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
注：1.RGGP、YGC-KF46R、YGC-KF46RP型與KGGP、KGG型的區別是：RGGP、YGC-KF46R、YGC-KF46R型導體結構是5類或6類軟導體；KGGP、KGG型導體結構是2類導體或7根絞合結構。
2.除以上所列出的規格、芯數以外，如果用戶需要其它各種規格、芯數的電纜可以提出，我公司可根據用戶的特殊要求專門訂制以滿足需要。
三、產品執行標準
Q/HHTZH004.2
阻燃耐火特性試驗執行GB12666-90標準
四、使用條件
交流額定工作電壓： U0/U 450/750V及以下
工作溫度：YGC-KF46R、YGC-KF46RP型號導體高溫度為＋260℃
固定敷設：-60℃～180℃
環境溫度：非固定敷設-40℃～180℃
電纜的低敷設溫度：不低于0℃，低于0℃時應進行預熱。
電纜允許彎曲半徑：不小于電纜外徑的6倍
電纜有優良的抗氧、耐臭氧、耐紫外線照射性能，長期在室外使用不發生龜裂；有******的電性能，耐電暈性和耐電弧性也非常好；有優良的物理機械性能，在150℃高溫下，其機械性能遠遠******于通用橡套軟電纜；具有******的耐化學物質性能、耐燃料油及油類性能。無臭、無味、無毒，具有低表面活性和低吸溫性性能。
五、 電纜結構描述
5.1 導體
導體采用符合GB/T 3956要求的銅導體。
導體表面光潔、無油污、無損傷絕緣的毛刺、銳邊。
5.2 絕緣
絕緣材料采用硅橡膠或氟塑料材料，絕緣緊密擠包在導體上，且容易剝離不傷導體，絕緣表面平整、光滑。
絕緣厚度符合標準的規定，絕緣厚度的平均值不小于標稱值，其薄處的厚度不小于標稱值的90%-0.1mm。
5.3成纜
絕緣線芯絞合成纜，成纜的絞向?yàn)橛蚁?，成纜后重疊繞包聚酯膜包帶，重疊繞包的搭蓋率不小于20％。
5.4填充
為使成纜的纜芯圓整，根據需要允許采用非吸濕性材料作為填充。
5.5屏蔽（對于有屏蔽的電纜）
在纜芯上編織銅絲，編織密度不小于80％。
5.6外護套
外護套材料采用硅橡膠護套材料。
護套緊密擠包在絕緣線芯或纜芯上，且容易剝離不傷纜芯。護套表面光潔、色澤均勻。
護套厚度符合標準的規定，護套厚度的平均值不小于標稱值，其薄處的厚度不小于標稱值的85%-0.1mm。
六、主要技術指標
20℃導體直流電阻、小絕緣電阻見下表。
成品電纜應經受交流50Hz，試驗電壓3000V，5分鐘不擊穿。
表1
標稱截面mm2 | 導體直流電阻≤Ω/km | 導體直流電阻≤Ω/km | 20℃小絕緣電阻 | 20℃小絕緣電阻 | ||
2類導體 | 5、6類導體 | MΩ·km | MΩ·km | |||
不鍍金屬 | 鍍金屬 | 不鍍金屬 | 鍍金屬 | |||
KGG、KGGP | KGG、KGGP | YGC-KF46R、YGC-KF46RP、RGGP | YGC-KF46R、YGC-KF46RP、RGGP | KGG、KGGP、RGGP | YGC-KF46R、YGC-KF46RP | |
0.5 | 36 | 36.7 | 39 | 40.1 | 100 | 1300 |
0.75 | 24.5 | 24.8 | 26 | 28.7 | 100 | 1300 |
1 | 18.1 | 18.2 | 19.5 | 20 | 100 | 1300 |
1.5 | 12.1 | 12.2 | 13.3 | 13.7 | 100 | 1300 |
2.5 | 7.41 | 7.56 | 7.98 | 8.27 | 100 | 1300 |
4 | 4.61 | 4.7 | 4.95 | 5.09 | 100 | 1300 |
6 | 3.08 | 3.11 | 3.3 | 3.39 | 100 | 1300 |
七、注意事項：
1 電纜移動使用時溫度范圍應控制在-30℃ ~ +180℃之間，溫度過低易造成電纜內部或護套因彎折受損傷。
2 電纜的編織屏蔽層是防電磁干擾的結構，安裝使用時應接通0電位（地電位），防止因電磁場的干擾所產生的靜電荷產生電場干擾電纜信號的傳輸、使所產生的靜電荷及時泄漏。該電纜的屏蔽層對磁場也同樣具有一定的防護作用。
3 電纜應避免車輛碾壓、或硬物體強烈撞擊，以免損壞電纜的絕緣層或護套。
4 電纜儲存時應存放在避免陽光照射的環境條件干燥的通風******的庫房?jī)?nèi)儲存，并避免接觸具有腐蝕性的溶劑液體或氣體。
